蘋果iPhone系列手機一直以其精湛的工藝、一體化的結構設計和卓越的用戶體驗著稱。其中，iPhone XS作為一款融合了多項創新技術的機型，其內部結構設計尤為值得深入探究。本文將以iPhone XS為例，詳細解析其結構設計、拆解要點以及相關核心配件，為技術愛好者、維修人員與設計學習者提供一份詳盡的參考。

一、iPhone XS整體結構設計理念

iPhone XS延續了蘋果“形式追隨功能”與極簡美學的設計哲學。其結構核心在于實現堅固性、緊湊性、維修友好性（在蘋果的框架內）與卓越的散熱及電磁屏蔽性能的平衡。手機采用不銹鋼中框與前后雙面玻璃的“三明治”結構，這不僅提供了優雅的外觀，也為無線充電功能奠定了基礎。內部則采用高度集成的多層主板（堆疊式主板設計），將大量芯片與元器件壓縮在極小空間內，同時通過精密的內部支架與點膠工藝固定和保護核心部件。

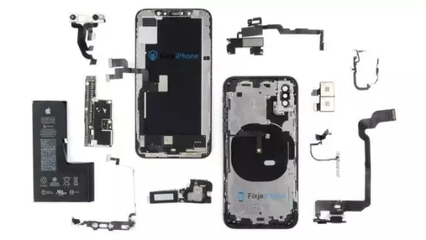

二、iPhone XS拆解步驟與關鍵結構解析

拆解iPhone XS需要專業工具與細心操作，其過程揭示了精密的內部布局：

1. 屏幕總成分離：首先通過加熱軟化底部邊框的粘合劑，使用吸盤和撬片小心分離屏幕。屏幕與機身通過排線連接，這些排線被金屬支架和螺絲固定。iPhone XS的屏幕集成了原深感攝像頭系統（TrueDepth），用于面容ID（Face ID），這增加了拆解的復雜性。

1. 電池拆卸：iPhone XS的電池通過兩條易拉膠粘附在機身內。這種設計便于在維修時相對安全地取出電池，但操作不當易損壞電池或拉斷膠帶。電池下方是巨大的線性馬達（Taptic Engine），提供精準的觸覺反饋。

1. 多層主板剖析：移除覆蓋在主板上方的金屬屏蔽罩和支架后，可看到其核心——堆疊式主板。這是iPhone XS結構設計的精髓所在。它將兩塊PCB板上下堆疊并用焊點連接，極大地節省了空間，為主板上的A12仿生芯片、內存、基帶芯片、電源管理芯片等核心元件提供了安身之所。主板通過螺絲和連接器與副板、攝像頭模組、揚聲器等部件相連。

1. 攝像頭模組：iPhone XS配備后置雙1200萬像素廣角及長焦鏡頭，光學圖像防抖功能通過精密的懸浮結構實現。前置原深感攝像頭系統則集成了紅外鏡頭、泛光感應元件、點陣投影器等多個傳感器，結構高度集成且精密。

1. 其他內部組件：包括位于底部的揚聲器、麥克風、Lightning接口副板，以及集成了天線的不銹鋼中框。中框內側布有復雜的天線帶，確保信號接收質量。

三、核心配件功能與設計特點

了解結構的認識關鍵配件也至關重要：

• A12仿生芯片：手機的核心大腦，采用7納米制程，性能強大且能效比高，直接焊接在主板上。
• 電池：iPhone XS采用L形單節電池設計，以充分利用內部不規則空間，提升容量。
• 屏幕：采用定制OLED顯示屏，支持HDR和原彩顯示，是成本最高的組件之一。其觸控層與顯示層高度集成。
• 無線充電線圈：位于玻璃后蓋內側，由精細的銅線繞制而成，支持Qi標準無線充電。
• Taptic Engine：蘋果專利的線性振動馬達，體積較大，能模擬出各種細膩真實的觸感，替代了傳統的轉子馬達。

四、設計亮點與維修啟示

iPhone XS的結構設計展現了高度集成與模塊化的結合。其亮點包括堆疊式主板帶來的空間效率、大量使用粘合劑與點膠實現的防水防塵（IP68等級）與結構穩固，以及面容ID系統的高度集成。這種設計也帶來了維修挑戰：組件高度集成導致故障時往往需要更換整個模組（如屏幕總成、攝像頭模組），電池更換雖設計有拉膠但仍有風險，而主板維修則需要極高的微焊接技術和圖紙支持。

###

對iPhone XS的結構拆解與學習，不僅是一次對精密制造工藝的觀摩，更是對現代智能手機設計邏輯的深刻理解。它體現了如何在方寸之間平衡性能、美觀、耐用性與可制造性。對于相關從業者與愛好者而言，掌握其結構細節是進行深度維修、二次開發乃至汲取工業設計靈感的重要基礎。隨著技術迭代，蘋果手機的內部結構日益復雜，但其追求極致集成與用戶體驗的設計哲學始終如一。
